地鐵水泵接合器打壓試水流程 |
| 發布時間：2022-07-15 |
|
隨著疫情的逐漸好轉，緊張忙碌的地鐵水泵接合器打壓試水測試全面進行，我總結了一下打壓試水的流程和檢測方法，以及我的一些經驗與大家分享。 一．水泵接合器打壓試水前 地鐵在水泵接合器打壓試水前，會有負責本線路的工程師聯系，發一份計劃書，里面顯示水泵接合器每個站的打壓測試日期，和測試車站的名稱，以及配合負責人名稱，聯系電話。我負責溝通及聯絡的任務。首先電話聯系車站配合負責人，明確測試時間及車站順序，水泵接合器的的具體位置，查看井口上無遮擋物，垃圾等確保井口正常打開，查看所有閥門是否是開啟狀態。其后通知水車打壓測試車站，水泵接合器位置，到站時間，在規定時間前到達指定位置。 二．水泵接合器打壓試水中 由配合負責人拿水帶，領路到水泵接合器井口處，我們負責打開井蓋和打開接合器悶蓋觀察接口尺寸，如果需要變徑的安裝變徑連接水帶。一人在原地等待聯系，一人下站廳連接消火栓安裝栓頭，緩慢打開消火栓閥門觀察壓力表壓力，用對講機或手機聯系井口處人員可以打壓試水，井口處人員負責通知水車開始打壓，水車緩慢打壓持續增壓，站廳消火栓壓力瞬間表動作表明管網暢通打壓成功，并同時通知地上人員通知水車停止打壓，關閉消火栓閥門，泄壓，卸下測壓栓頭，打壓結束。如壓力表無變化則打壓失敗。不準長時間持續打壓，以免損毀管網和水帶及接口，避免事故發生。 三．水泵接合器打壓結束 地上人員負責卸下水帶和變徑，蓋好悶蓋及井蓋，站廳人員等待本站配合負責人送出站口，水泵接合器打壓試水完成。 四．水泵接合器打壓試水注意事項 水泵接合器測試需保證安全的前提上方可進行，如井口在高速路中則不具備檢測條件，做視頻記錄留存。打壓測試中需所有人員遠離水泵接合器接口保持安全距離。地上人員負責提醒人員及車輛繞行，如接口壓力過大接口及水帶口易崩出，要避免造成人員傷亡及車輛損壞。打壓結束現場不遺忘檢測工具。 五．水泵接合器打壓試水要求 1.墻壁式消防水泵接合器 (1) 安裝高度距地面宜為0.7m (2) 與墻面上的門、窗、孔、洞的凈距離不應小于2.0m (3) 不應安裝在玻璃幕墻下 (4) 水泵接合器永久性標志銘牌底部距室外地坪0.9m 2. 地下式消防水泵接合器 進水口與井蓋底面的距離不大于0.4m，且不小于井蓋的半徑。 3. 系統的消防水泵接合器應設置與其他消防系統的消防水泵接合器區別的永久性固定標志，并有分區標志。 4. 地下式消防水泵接合器應采用鑄有“消防水泵接合器”標志的鑄鐵井蓋，并應在附近設置指示其位置的永久性固定標志。 5. 水泵接合器的數量及進水管位置應符合設計要求，水泵接合器應進行充水試驗，且系統最不利點的壓力、流量應符合設計要求。 6.水壓強度試驗：拆除安全閥并封閉出口，再緩慢而均勻地將水壓升至公稱壓力的1.5倍，保壓2min。所有鑄件不得有滲漏現象及影響正常使用的損傷。 六．水泵接合器打壓試水現場照片 圖一：水泵結合器打壓試水前

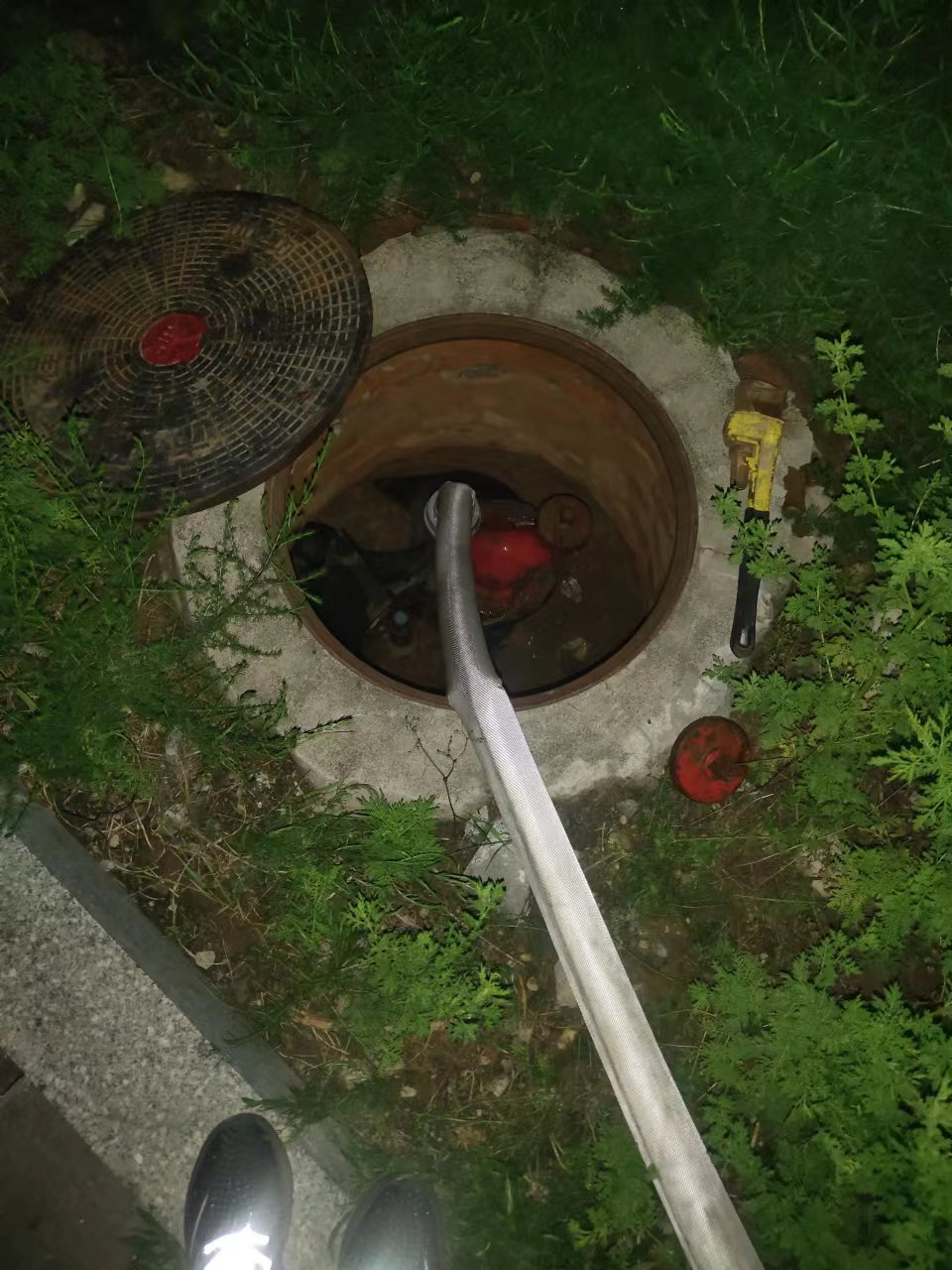

圖二：水泵結合器打壓試水中

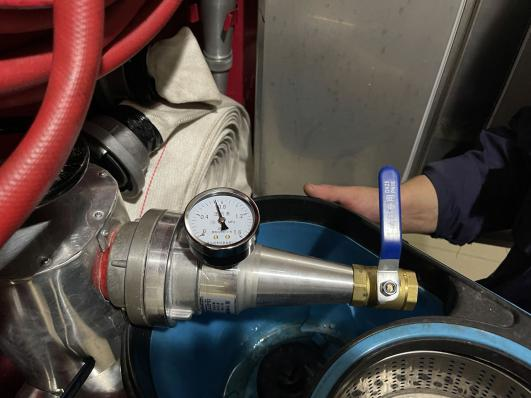

圖三：水泵結合器打壓試水前壓力表靜水壓力

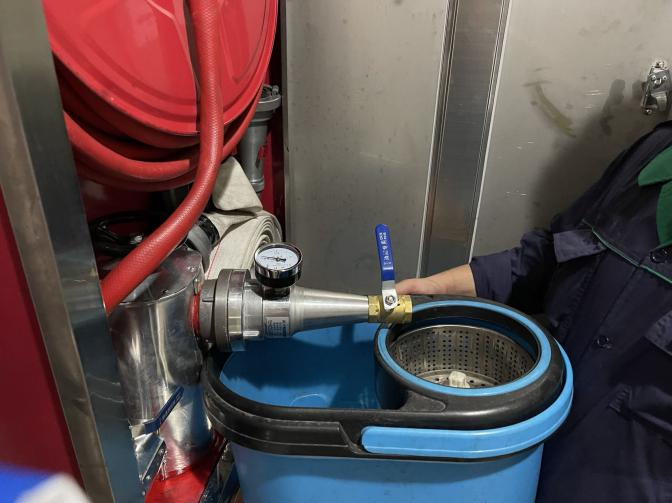

圖四：水泵結合器打壓試水中壓力表瞬間靜水壓力
圖五：水泵結合器打壓試水中壓力表靜水壓力無變化打壓失敗
|
